Przeznaczenie
Centrala automatycznego gaszenia POLON 4500 jest przeznaczona do wykrywania sygnalizowania pożaru oraz uruchamiania stałych urządzeń gaśniczych i monitorowania procesu automatycznego gaszenia. Centrala POLON 4500 jest przeznaczona do sterowania proce-sami automatycznego gaszenia w maksymalnie 4 stefach gaszenia.
Funkcjonalność
Wykrywanie pożaru:
Centrala POLON 4500 jest wieloprocesorowym urzą-dzeniem, z podwójnym układem sterowników procesorowych (z tzw. redundancją), gwarantującym niezawodną pracę systemu i dającym wiele udogodnień podczas programowania i późniejszej obsługi systemu wykrywania pożaru.
Centrala jest wyposażona w cztery pętle adresowalne z możliwością adresowania po 127 elementów liniowych w każdej pętli. Centrala może pracować w sieci z innymi centralami POLON 4800 oraz POLON 4500.
Linie dozorowe mogą pracować w układzie pętlowym lub promieniowym. Pętlowy system pracy linii eliminuje uszkodzenia w instalacji w postaci przerwy lub zwarcia fragmentu linii. Dodatkowo centrala kontroluje i sygnalizuje przekroczenie dopuszczalnych parametrów rezystancji i pojemności przewodów linii dozorowej. Przy projektowaniu instalacji dopuszcza się pojedyncze odgałęzienia od głównego ciągu linii pętlowej, co bardzo upraszcza prowadzenie okablowania.
W centrali można utworzyć programowo 512 stref dozorowych, którym można przyporządkować dowolne komunikaty użytkownika, składające się z dwóch 32 znakowych linii tekstu. W przypadku alarmu komunikaty te pojawią się na wyświetlaczu centrali, pozwalając obsłudze na szybką i precyzyjną lokalizację źródła pożaru. Ponadto istnieje możliwość programowania własnych komunikatów dla tzw. alarmów technicznych, związanych z kontrolą sterowanych przez centralę urządzeń automatyki pożarowej.
Duży wyświetlacz ciekłokrystaliczny, mający 20 linii po 40 znaków, pracujący w trybie graficznym oraz przyjęty sposób prezentacji opcji programowych centrali, w formie rozwijanego menu okienkowego, zdecydowanie ułatwia komunikowanie się osoby obsługującej z centralą.
Wpisywanie do pamięci centrali konfiguracji wykonanej instalacji może odbywać się poprzez:
- konfigurację automatyczną, gdy centrala samoczynnie analizuje rozmieszczenie elementów w każdej pętli (nawet w przypadku pętli z pojedynczymi odgałęzieniami) i na tej podstawie wpisuje do swojej pamięci konfigurację instalacji a do pamięci elementów liniowych wpisuje ich kolejny numer - adres.
- konfigurację instalatorską - w tej opcji instalator, na podstawie danych zawartych w projekcie, przygotowuje konfigurację instalacji w postaci pliku danych (przy wykorzystaniu specjalnego oprogramowania komputerowego dostarczanego przez producenta), który wprowadza do pamięci centrali. Te czynności mogą być wykonane z wykorzystaniem jedynie klawiatury komputerowej, podłączonej bezpośrednio do centrali. Centrala weryfikuje wprowadzone dane i porównuje je z rzeczywistymi danymi odczytanymi z zainstalowanych elementów liniowych. Jeżeli dane są zgodne, wówczas centrala automatycznie zanumeruje elementy liniowe.
- konfigurację ręczną, która pozwala na dowolne konfigurowanie elementów w linii bez konieczności zachowania kolejności numerowania elementów. Metoda umożliwia wprowadzanie zmian w instalacji, np. po wymianie czujki.
Wykorzystanie czytnika kodów paskowych, dołączonego do centrali, przyspiesza wykonywanie tych czynności.
Po zadziałaniu czujki lub ręcznego ostrzegacza w adresowalnej pętli dozorowej, centrala POLON 4500, na podstawie algorytmów decyzyjnych, wywołuje alarm I lub II stopnia, zależnie od zaprogramowania i od rodzaju elementu liniowego, zgłaszającego alarm.
W centrali POLON 4500 dla każdej strefy dozorowej można zaprogramować jeden z 17 wariantów alarmowania. Różne warianty alarmowania, programowane w konkretnych strefach, pozwalają na poprawne wykorzystanie systemu wykrywania pożaru w określonych indywidualnych warunkach, panujących w strefie, a także pozwalają na wprowadzenie indywidualnych kryteriów dla sprawnego zorganizowania systemu ochrony obiektu. Dodatkowo w ramach pojedynczej strefy można podzielić zainstalowane w niej elementy na dwie grupy, pozwalające utworzyć koincydencję w ramach jednej strefy.
Możliwe są warianty alarmowania:
- alarmowanie zwykłe jedno i dwustopniowe,
- alarmowanie z jednokrotnym kasowaniem elementu 40/100 jedno i dwustopniowe,
- alarmowanie z jednokrotnym kasowaniem elementu 80/180 jedno i dwustopniowe,
- alarmowanie z koincydencją dwuczujkową jedno i dwustopniowe,
- alarmowanie z koincydencją grupowo-czasową jedno i dwustopniowe,
- alarmowanie jedno i dwustopniowe interaktywne,
- alarmowanie dwustopniowe ze współzależnością grupową,
- alarmowanie jednostopniowe w trybie pracy "Personel nieobecny".
Sterowanie urządzeniami sygnalizacyjnymi i przeciwpożarowymi centrala POLON 4500 może realizować poprzez wbudowane dwie grupy wyjść sterujących. Są to:
- wyjścia 8 przekaźników z bezpotencjałowymi stykami przełącznymi, oraz
- 4 nadzorowane linie sterujące.
Wyjścia te można programowo związać z dowolną strefą lub grupą stref w 6 kategoriach pracy oraz w dużej liczbie wariantów w ramach kategorii. Nadzorowane linie kontrolne umożliwiają nadzorowanie stanu dołączonych zewnętrznych urządzeń bądź obwodów. Wyjścia szeregowe (RS 232 i RS 485) umożliwiają dołączenie do centrali: klawiatury komputerowej, czytnika kodów paskowych, systemu monitoringu cyfrowego, komputera lub systemu integracji i nadzoru instalacji oraz terminali sygnalizacji równoległej a także łączenie central w strukturę sieciową.
Centrala POLON 4500 pamięta i rejestruje ok. 1000 ostatnich zdarzeń, które miały miejsce podczas dozorowania obiektu. Zdarzenia te mogą być wydrukowane na taśmie papierowej, w sposób uporządkowany według daty i czasu wystąpienia zdarzenia, za pomocą wbudowanej drukarki termicznej.
Sterowanie procesami gaszenia:
Centrala POLON 4500 może być wyposażona w 2,3 lub 4 moduły MSG-45 służące do sterowania procesami automatycznego gaszenia w maksymalnie 4 strefach gaszenia. Każdy moduł wyposażony jest w 16 przekaźników sterujących i 11 wejść kontrolnych przeznaczonych do połączenia zewnętrznych linii sterujących i kontrolnych.
Zestyki linii kontrolnych służą do podłączania przycisków START GASZENIA, STOP GASZENIA, przełącznika BLOKADA GASZENIA oraz do kontroli stanu instalacji automatycznego gaszenia. Każda linia kontrolna może być w jednym z czterech stanów:
- stan uszkodzenia (zwarcie linii),
- stan aktywny (alarm),
- stan czuwania (dozorowania),
- stan uszkodzenia (przerwa w linii)
Proces automatycznego gaszenia zostaje uruchomiony w sytuacji:
- wykrycia pożaru, przez co najmniej dwie czujki pracujące w koincydencji grupowej lub dwuostrzegaczowej zainstalowane w danej strefie gaszenia (tryb automatyczny),
- uruchomienia ręcznego w wyniku naciśnięcia przycisku START GASZENIE (tryb ręczny)
Stan uruchomienia procedury gaszenia sygnalizowany jest optycznie i akustycznie. Ponadto centrala posiada możliwość sygnalizowania następujących stanów urządzeń instalacji gaszenia:
- stan wyładowania środka gaśniczego
- stan uszkodzenia modułu MSG-45
- stan blokowania linii kontrolnej, przekaźnika
- stan testowania sygnalizatorów optycznych i linii kontrolnych modułu MSG-45
Budowa

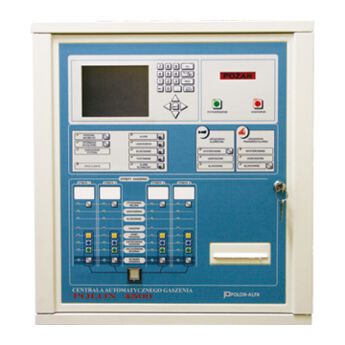

Centrala sygnalizacji pożarowej POLON 4500 wykonana jest w postaci szafki mocowanej na ścianie. Drzwi, na których znajdują się elementy sygnalizacyjne i manipulacyjne zamykane są na zamek bębenkowy. W lewej górnej części drzwi znajduje się duży wyświetlacz tekstowy. W środkowej części drzwi znajdują się główne elementy obsługowe centrali - klawiatura i diody świecące, informujące o stanie centrali. U dołu drzwi znajduje się szczelina na wyjście taśmy pap
