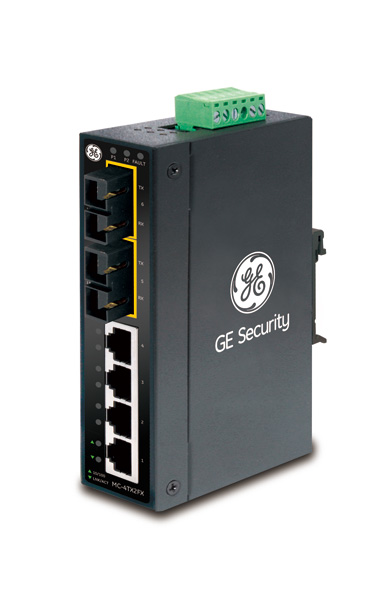

MC-4TX2FX

4-ro portowy, 10/100Base-TX, przemysłowy media konwerter, 2 porty światłowodowe

Charakterystyka
Seria mediakonwerterów przemysłowych firmy UTC Fire & Security została zaprojektowana do pracy w trudnych warunkach klimatycznych i środowiskowych. Są to urządzenia znajdujące zastosowania wszędzie tam, gdzie wymagana jest stabilna praca w warunkach przemysłowych. Mediakonwertery serii MC występują zarówno w wersjach multi-mode jak i single-mode.
Urządzenie MC-4TX2FX zapewnia przekazywanie danych do sieci szkieletowej po medium MM na odległość 2km.
Cechą mediakonwerterów jest wysoka odporność na zakłócenia elektromagnetyczne i duże przepięcia elektryczne typowe dla środowisk takich, jak fabryki, czy sterownie. Możliwość pracy w zakresie temperatur od -10 do +60°C. w połączeniu z posiadanymi certyfikatami pozwalającymi na pracę w niebezpiecznych miejscach umożliwiają umieszczenie urządzenia w praktycznie dowolnym miejscu. Mediakonwerter umieszczony jest w kompaktowej, aluminiowej obudowie IP-30, która
umożliwia zarówno montaż DIN, jaki i panelowy tak, aby zapewnić najlepsze wykorzystanie miejsca w znormalizowanych
szafach. MC-4TX2FX posiada wbudowany zasilacz z szerokim zakresem napięć (12 do 48V DC) umożliwiających podwójne
równoległe zasilanie zapobiegające awarii, zabezpieczenie przed odwrotnym podłączeniem zasilania oraz wejścia 24V DC i 48V DC, dzięki czemu można go stosować w sytuacjach wymagających redundantnych wejść zasilania lub w rozwiązaniach eliminujących awarię.

Informacja o produkcie

• Obudowa metalowa typu slim IP30
• Temperatura pracy -10 - +60°C
• Zasilanie 12 do 48V DC, redundantne i odporne na polaryzację
• Odporność na przepięcia EFT-6000VDC w torze zasilania oraz ESD-6000VDC w torze danych
• Zgodność ze standardami IEEE802.3, IEEE802.3u Fast Ethernet
• Detekcja Auto-MDI/MDI-X, autonegocjacja dla trybu pół-duplex 10/100Base TX, lub duplex 10/100Base
• Architektura Store and Forward
• Zabezpieczenie przed utratą pakietów
• Filtrowanie po adresach MAC, pamięć 2K
• Protokół CSMA/CD
• Wielkość pakietów do 1522bit
• 4 porty 10/100Base-TX RJ45
• 2 porty 100Base-FX, zasięg do 2 km

Specyfikacja sprzętowa

•  4 porty 10/100 Base-TX RJ-45 z auto MDI/MDI-X
•  2 porty światłowodowe wielomodowe 100Base-FX, SC
•  Typ światłowodu : SC / Multi-mode
•  Zasięg : 2Km
•  Okno pracy : 1300nm
•  Moc nadawania (dBm) : Maks:-14 / Min: -19.0
•  Czułość odbiornika (dBm) : -34.5
•  Maksymalna moc wejściowa (dBm) : -14
•  Instalacja : stand alone lub naścienna
•  Wymiary (Sz. x Gł. x Wys.) : 135 x 87 x 32mm
•  Waga : 442gr
•  Odporność na EFT : 6KV DC
•  Odporność na ESD : 6KV DC
•  Obudowa : metalowa typu slim IP-30
•  Złącze zasilania : 6-pinowy terminal
•  Żywotność : MTBF > 100,000Hrs @ 25°C
•  Zasilanie : 12-48VDC, redundantne nie wrażliwe na polaryzację
•  Moc : 11.6W/40BTU

Przełączanie

•  Architektura : Store-and-Forward
•  Matryca przełączająca : 1.2Gbps nieblokująca się
•  Przepustowość przełączania : 0.892Mpps@64bytes
•  Tablica adresów : 2K wpisów
•  Bufor danych : 1Mbit na chipie
•  Maksymalna wielkość ramek : 1522bitów
• Kontrola przepływu : Back pressure dla Half-Duplex, IEEE 802.3x PAUSE Framedla Full-Duplex E

Środowisko

•  Temperatura pracy : -10°C~+60°C
•  Wilgotność pracy : 5%~95% (bez kondensacji)
•  Temperatura przechowywania : -40°C~+85°C
•  Wilgotność przechowywania : 5%~95% (bez kondensacji)

Standardy

•  Zgodność ze standardami : IEEE 802.3 10Base-T
•  Zgodność ze standardami : IEEE 802.3u 100Base-TX / 100Base-FX
•  Zgodność ze standardami : IEEE 802.3x Flow Control and Back pressure
•  Odporność : EC60068-2-6 (Vibration)
•  Odporność : IEC60068-2-27 (Shock)
•  Odporność : IEC60068-2-32 (Free fall)
• Kable sieciowe : 10/100Base-TX : 2-parowe UTP Cat. 3, 4, 5 (100m, maks.) lubEIA/TIA-568 100-ohm STP (100m, maks.)
• Kable sieciowe : 100Base-FX : Multi-mode optic fiber 50/125microm (2km, max.).
